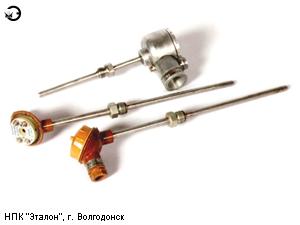

НАЗНАЧЕНИЕ:

Для измерения температуры газов, жидкостей и сыпучих сред, не разрушающих материал защитной арматуры.

Термопреобразователи ТСПУ(ТСМУ)/1-0288, ТХАУ/1-0288 в общепромышленном исполнении. Термопреобразователи ТСПУ(ТСМУ)/1-0289 и ТХАУ/1-0289 имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты «Взрывонепроницаемая оболочка» по ГОСТ Р 51330.1-99, маркировку взрывозащиты 1ЕхdIICT6 и знак «Х», указывающий на особые условия монтажа и эксплуатации по ГОСТ 12.2.021-76. Термопреобразователи ТСПУ(ТСМУ)/1-0288Ех, ТХАУ/1-0288Ех имеют взрывобезопасный уровень взрывозащиты, вид взрывозащиты «Искробезопасная цепь», маркировку взрывозащиты 0ЕхiaIIСТ6, 1 ЕхibIIСТ6.

Термопреобразователи обеспечивают непрерывное преобразование температуры в унифицированный токовый сигнал и предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами.

В качестве первичных преобразователей используются термоэлектрические преобразователи с номинальной статической характеристикой преобразования ХА(К) по ГОСТ 6616-94 и термопреобразователи сопротивления с номинальной статической теристикой преобразования 100П, 100М, по ГОСТ 6651-94.

Измерительный преобразователь сигналов первичного преобразователя в унифицированный токовый выходной сигнал размещен в головке термопреобразователя и содержит компенсатор нелинейности сигнала первичного преобразователя и компенсатор температуры холодного спая (для ТХАУ).

Термопреобразователи (рис. 3, 4, 5) могут эксплуатироваться:

    - с защитными гильзами 908.1592.015 на условное давление 25МПа;

    - с защитными гильзами 908.1591.016 на условное давления 50 МПа.

Термопреобразователи (рис.1, 2, 6) могут эксплуатироваться с передвижными штуцерами 908.1593.002-00…-03.

Защитные гильзы и штуцера поставляются по отдельному заказу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ по техническим условиям ТУ 4211-066-12150638-2001:

Диаметр рабочего конца монтажной части защитной арматуры d, мм:

    - для ТСПУ (ТСМУ)/1-0289………………………………………………………….8

    - для ТХАУ/1-0289………………………………………………..............................10

    - для остальных термопреобразователей ……………….. в соответствии с рис. 1-4

Показатель тепловой инерции, с, не более:

    - для термопреобразователей с диаметром рабочего конца защитной арматуры 8 мм…..20

    - для термопреобразователей с диаметром рабочего конца защитной арматуры 10мм …40

Вид климатического исполнения по ГОСТ 12997-84 группа С4 (температура окружающей среды от минус 30 до +50 С, относительная влажность 98% при температуре 35С).

Остальные технические характеристики см. здесь

При заказе термопреобразователя необходимо указать:

    - тип термопреобразователя (ТСПУ/1-0288, ТСМУ/1-0288, ТХАУ/1-0288, ТСПУ/1-0288Ех, ТСМУ/1-0288Ех, ТХАУ/1-0288Ех, ТСПУ/1-0289, ТСМУ/1-0289, ТХАУ/1-0289);

    - диапазон изменения выходного тока (0…5 или 4…20 мА в соответствии с таблицей);

    - номер рисунка конструктивного исполнения( 1, 2, 3, 4, 5, 6);

    - длину монтажной части защитной арматуры (100, 120, 160, 200, 320, 400, 500, 630, 800, 1000, 1250мм);

    - диапазон измеряемой температуры (в соответствии с таблицей);

    - предел допускаемой основной погрешности (0,25; 0,5; 1,00% в соответствии с таблицей);

    - информацию о вводному устройстве для ТСПУ/1-0289, ТСМУ/1-0289, ТХАУ/0289 (ШТВ-Тр - штуцер для подсоединения труб; ШТВ-БК - штуцер для монтажа бронированным кабелем);

    - материал штуцера (Н - нержавеющая сталь типа 12Х18Н10Т; С - углеродистая сталь с защитным покрытием);

    - обозначение присоединительной резьбы только для штуцеров ШТВ-Тр (G1/2 или G3/4);

    - тип уплотнительной эластичной прокладки (РПВ 8-10, РПВ 10-12, РПВ 12-14 - прокладка с отверстием под круглый кабель диаметром 8-10, 10-12, 12-14 мм соответственно);

    - обозначение технических условий.

Пример записи при заказе:

1. Термопреобразователя ТХАУ/1-0289, диапазон изменения выходного тока 4-20 мА, исполнение по рисунку 5, длина монтажной части защитной арматуры 250 мм, диапазон измерения температуры от 0 до +900 °С, предел допускаемой основной погрешности 0,5% со штуцером ШТВ-Тр с присоединительной резьбой G3/4 из стали 12Х18Н10Т под кабель диаметром 10-12мм:

«ТХАУ/1-0289-4-20мА-5/250   0…+900 °С-0,5% ШТВ-Тр-НG3/4- РПВ 10-12 ТУ 4211-066-12150638-00-00».

Термопреобразователи  ТСПУ(ТСМУ)/1-0288, ТХАУ/1-0288, ТСПУ(ТСМУ)/1-0288Ех,

ТХАУ/1-0288Ех

                        Рис. 1                                                                        Рис. 2

                        Рис. 3                                                                        Рис. 4

Термопреобразователи ТСПУ(ТСМУ)/1-0289, ТХАУ/1-0289

                                   Рис. 5                                                                        Рис. 6

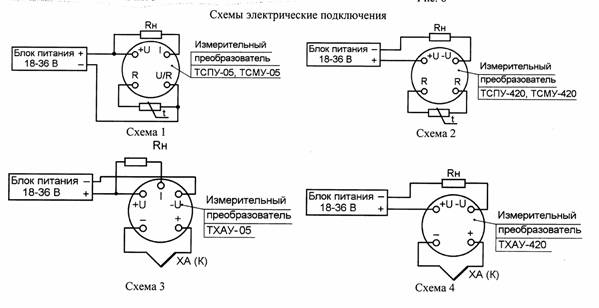

Схемы электрического подключения:
