Назначение: Преобразователи термоэлектрические ТХА/1-2388К. ТНН/1-2388К предназначены для измерения температуры жидких и газообразных сред. не разрушающих их защитную арматуру, в различных областях народного хозяйства.

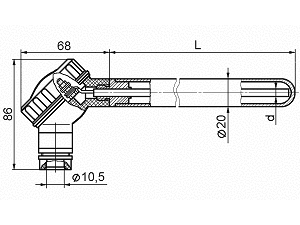

Рисунок 1
|
Рисунок 2
|
Технические характеристики по ТУ 4211-084-12150638-2001: Номинальная статическая характеристика (НСХ) преобразователя по ГОСТ 6616-94 | НН(N), ХА(К) | Материал головки | прессматериал АГ-4В, ДСВ-2Р | По требованию заказчика допускается поставка термопреобразователей с диаметром защитной арматуры 16 мм и с головкой Г-2-Ал-К из алюминиевого сплава АК7 или Г-2-С из нержавеющей стали. | Остальные технические характеристики см. в таблице | |
Скачать руководство по эксплуатации на ТХА/1-2388К 908.2057.00.000 РЭ .doc (454 Kб)
При заказе необходимо указать: - тип термопреобразователя (ТХА/1-2388К1...К3, ТНН/1-2388К4...К6); - Ш - если исполнение по рисунку 2 со штуцером; - длину защитной арматуры L (выбирается из ряда 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000, 2500, 3000, 3150); - обозначение технических условий; - количество термопреобразователей. |
