Назначение:
Для измерения температуры жидких и газообразных химически не агрессивных сред, а также агрессивных сред, не разрушающих защитную арматуру. Термопреобразователи, в отличие от ТХА/1-2088, имеют разборную конструкцию и состоят из защитной арматуры и термоэлектрической вставки. Термоэлектрическая вставка по мере эксплуатации может заменяться и заказываться отдельно.

Технические характеристики по ТУ 4211-064-12150638-99 см.здесь

Диапазон измеряемых температур oС:

- для ТХА/1-2288, защитная арматура из стали 12Х18Н10Т........................................ от минус 40 до + 800
- для ТХА/1-2288, защитная арматура из стали 10Х23Н18.......................................... от минус 40 до + 900
- для ТХК/1-2288, защитная арматура из стали 12Х18Н10Т......................................... от минус 40 до + 600

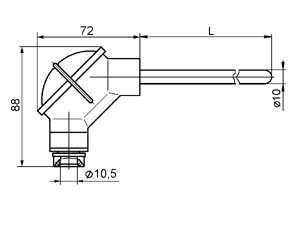

Условное давление измеряемой среды, МПа ............................................... 0,4 для исполнения по рис. 1

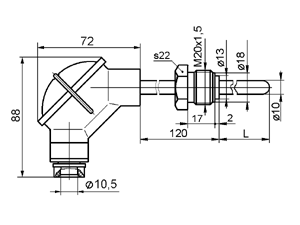

                                                                     ................................................6,3 для исполнения по рис .2

Показатель тепловой инерции, с, не более.... 80
Конструкция рабочего спая - изолирован или не изолирован.

При заказе и записи в технической документации необходимо указать:

- тип термопреобразователя (ТХА/1-228, ТХК/1-2288);
- конструкция рабочего спая (И - изолирован, Н - не изолирован);
- номер рисунка (1 или 2);
- число чувствительных элементов (двойн. - для двух чувств. элементов; один. чувствит. элемент не указывается);
- класс допуска по ГОСТ 6616-94 1 или 2 - для ТХА, 2 или 3 - для ТХК;
- длину монтажной части защитной арматуры L;
- для исполнения по рисунку 1 ..........................................................250, 320, 400, 500, 630, 800, 1000 мм;
- для исполнения по рисунку 2 ....................................120, 160, 200, 250, 320, 400, 500, 630, 800, 1000 мм;
- материал защитной арматуры;
- обозначение технических условий.

Пример записи при заказе:
1. Термопреобразователя ТХА/1-2288, с изолированным рабочим споем, исполнения по рисунку 1, двойного, класс допуска 2, длиной монтажной части защитной арматуры L=1000мм с защитной арматурой из стали 10Х23Н18:
"ТХА/1-2288-И1-двойн.-2кл.-1000 мм-10Х23Н18 ТУ 4211-064-12150638-99"

* Пример записи при заказе термовставки для него:
"Термовставка ТХА/1-2288-И1-двойн.-2 кл.-1000мм-10Х23Н18 ТУ 4211-064-12150638-99"

* Примечание: По отдельному заказу термопреобразователи рис.1 комплектуются передвижным штуцером 908.1593.002; рис.2 - защитными гильзами 908.1592.015 или 908.1587.035 на 25 МПа
