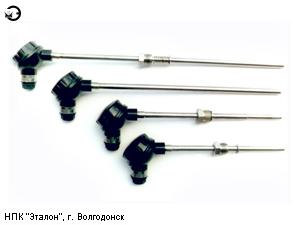

| Назначение:
для измерения температуры газообразных, жидких химически неагрессивных, а также агрессивных сред, не разрушающих защитную арматуру . Технические характеристики: ТУ 4211-015-12150638-00 Диапазон измеряемых температур термопреобразователей по рис. 1-3, °С: | | для ТХА/1-2088, защитная арматура из стали 12Х18Н10Т | от - 40 до + 800 | для ТХА/1-2088, защитная арматура из стали 10Х23Н18 | от - 40 до + 900 | для ТХК/1-2088, защитная арматура из стали 12Х18Н10Т | от - 40 до + 600 |
Диапазон измеряемых температур термопреобразователей по рис. 4, °С
(материал арматуры - чталь 12Х18Н10Т) | | при длине монтажной части L до 60мм включительно, оС | от - 40 до + 400 | при длине монтажной части L св.60мм, оС | от - 40 до + 600 | | | Условное давление измеряемой среды, МПа | 0,4 для исполнения по рис.1 | | 6.3 для исполнения по рис.2-3 | | не нормируется для рис.4 |
Скачать руководство по эксплуатации на ТХА(ТХК)/1-2088 908.1586.000 РЭ .doc (906 Kб)
При заказе и записи в технической документации необходимо указать:
- тип термопреобразователя (ТХА/1-2088, ТХК/1-2088);
- номер рисунка (1, 2, 3 или 4);
- число чувствительных элементов (двойн. -для двух чувств. элеметнов; один чувствит. элемент не указывается);
- класс допуска по ГОСТ Р 8.585-2001, 1 или 2 - для ТХА, 2 или 3 - для ТХК;
- длину маонтажной части защитной арматуры L;
- для исполнений по рисункам 1-3 ... 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм;
- для исполнений по рисунку 4 ......... 10, 20, 40, 60 .. и далее так, как для исполнений по рисункам 1-3;
- длину наружной части l (только для исполнений по рисунку 4).... 80, 100, 120, 160, 170, 200, 250, 320мм;
- материал защитной арматуры (12Х18Н10Т, 10Х23Н18 - для ТХА/1-2088, 12Х18Н10Т - для ТХК/1-2088;
- обозначение технических условий. Остальные технические характеристики см. здесь

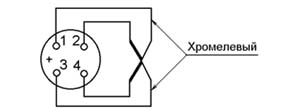

Схема одинарного термоэлемента
Схема двойного термоэлемента
|
|

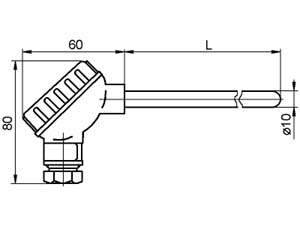

Рис.1
Показатель тепловой инерции - 40 с Рабочий спай изолирован

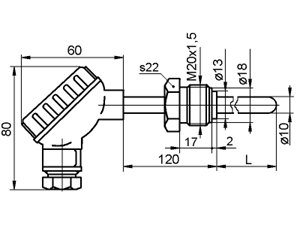

Ру=4,0 МПа | Рис.2
Показатель тепловой инерции - 40 с Штуцер подвижный Рабочий спай изолирован
Ру=6,3 МПа |
|
|

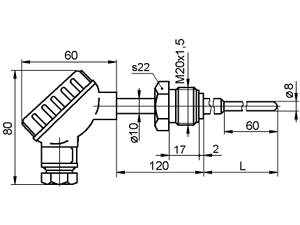

Рис.3
Показатель тепловой инерции - 20 с. Штуцер подвижный. Рабочий спай изолирован

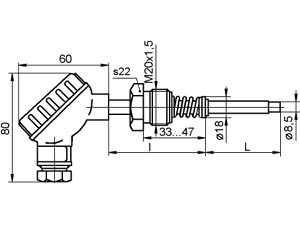

Ру=6,3 МПа | Рис.4
Показатель тепловой инерции - 8 с. Штуцер подвижный. Рабочий спай неизолирован
Ру=6,3 МПа |
|
|
По заказу термопреобразователи комплектуются:
рис.1 передвижным штуцером 908.1593.002;
рис.2 гильзами защитными 908.1592.015 и 908.1857.035 на 25МПа;
рис.3 гильзой 908.1591.016 на 50МПа. Пример записи при заказе: 1. Преобразователя термоэлектрического ТХА/1-2088, рисунок 1, двойного, класс допуска 2, длиной монтажной части защитной арматуры L=1000мм с защитной арматурой из стали 10Х23Н18:
"ТХА/1-2088 -1-двойн.-2 кл.-1000мм-10Х23Н18 ТУ 4211-015-12150638-00". 2. Преобразователя термоэлектрического ТХК/1-2088, исполнения по рисунку 4, одинарного, класс допуска 2, длиной монтажной части защитной арматуры L=630мм, длиной наружной части l=170мм, с защитной арматурой из стали 12Х18Н10Т:
"ТХК/1-2088 -4-2 кл.-630/170 мм - 12Х18Н10Т ТУ 4211-015-12150638-00" |
