| Назначение:
Для использования в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений во взрывоопасных зонах и помещениях для измерения температуры жидких и газообразных сред: азотоводородной смеси и продуктов сгорания природного газа (Н2, N2, CO, O2, H2O, CH4) газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88. Термопреобразователи с защитной арматурой из стали 10Х17Н13М2Т могут использоваться в агрессивной рабочей среде, содержащей до 25% H2S и СО2 и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение до 230 часов в год). Термопреобразователи предназначены для применения во взрывоопасных зонах и помещениях 1 и 2 классов п ГОСТ Р 51330.9-99 и ГОСТ Р 51330.13-99, а также во взрывоопасных зонах и помещениях всех классов согласно гл. 7.3 ПУЭ и другим нормативно-техническим документам. Технические характеристики по ТУ 4211-018-12150638-2002: Диапазон измеряемых температур,°С | | - ТХА/1-1087 (рис.1, 2) | 0...+800 | - ТХК/1-1087 (рис. 1, 2) | 0...+600 | - ТХК/1-1087 (рис. 3, 4) | 0...+300 | Номинальная статическая характеристика преобразования (НСХ) по ГОСТ 6616-94 | ХА(К), ХК(L) | Класс допуска по ГОСТ 6651-94 | 2, 3 | Материал головки | алюминиевый сплав, сталь 12Х18Н10Т | Материал защитной арматуры | сталь 12Х18Н10Т, 10Х17Н13М2Т |
При заказе и записи в технической документации необходимо указать
- тип термопреобразователя (ТХА/1-1087, ТХК/1-1087);
- количество чувствительных элементов (для двойных термопреобразователей);
- номер рисунка (1, 2, 3 или 4);
- класс допуска (2 или 3);
- длину монтажной части защитной арматуры L: 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000мм;
- материал защитной арматуры;
- материал головки;
- обозначение технических условий.
Скачать руководство по эксплуатации на ТХА(ТХК)/1-1087 908.1630.00.000 РЭ.doc .doc (685 Kб)
Остальные технические характеристики см. здесь Пример записи при заказе: Термопреобразователя ТХА/1-1087 с двумя чувствительными элементами, исполнения по рисунку 2, класса допуска 2, с длиной монтажной чаcти L=630мм, с защитной арматурой из стали 12Х18Н10Т, с головкой из алюминиевого сплава:
"ТХА/1-1087 двойной, рис.2, кл.2, L=630мм, 12Х18Н10Т, головка Ал. ТУ 4211-018-12150638-2002" Электрические схемы соединений: |
|
| одинарный | двойной |

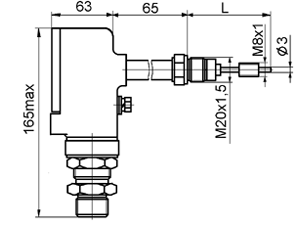

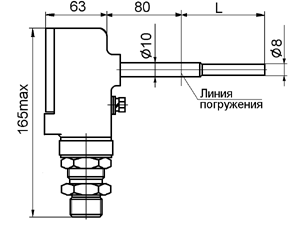

Рис. 1 | Рис. 2 |
|

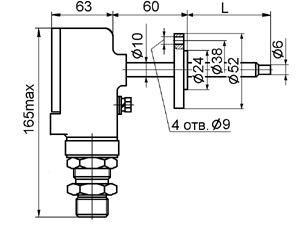

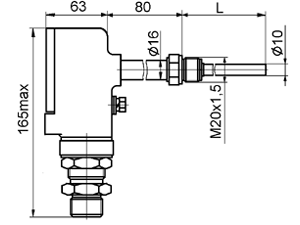

| Рис. 3 | Рис. 4 |
|
|
|
