Назначение:
Для измерения температуры электролита кислотных аккумуляторов (раствор серной кислоты плотностью 1,05-1,35 г/см3).
Термопреобразователи являются аналогами термопреобразователей ТСП-288-02 Луцкого ПО "Элеткротермометрия" (Украина).
Термопреобразователи имеют сертификат об утверждении типа средства измерения военного назначения выданный Госстандаром РФ и министерством обороны. Технические характеристики по ЮВМА.400520.006 ТУ: Диапазон измеряемых температур, 0C | 0...+ 100 | НСХ преобразования по ГОСТ 6651-94 | 50П, гр. 21 | Класс допуска по ГОСТ 6651-94 | В | Материал защитной арматуры | фторопласт 40 Ш | Марка выводных проводников | провод ПФДТ 2х1,0 |
При заказе термопреобразователя необходимо указать:
- тип термопреобразователя (ТСП/1-1288);
- буквенный шифр приемки:
- без буквенного шифра для термпреобразователей общепромышленного исполнения с приемкой ОТК
- ВП для термопреобразователей, изготовленных приемкой представителя заказчика для нужд ВМФ;
- НСХ преобразования (50П или гр. 21);
- класс допуска (В);
- длину монтажной части L (127 или 156мм);
- вариант монтажного комплекта (I или II);
- обозначение технических условий. Остальные технические характеристики см. здесь. Пример записи при заказе:
1. Термопреобразователя ТСП/1-288 с приемкой заказчика, НСХ 50П, класса допуска В, диной монтажной части 127мм, с комплектацией монтажным комплектом по варианту II:

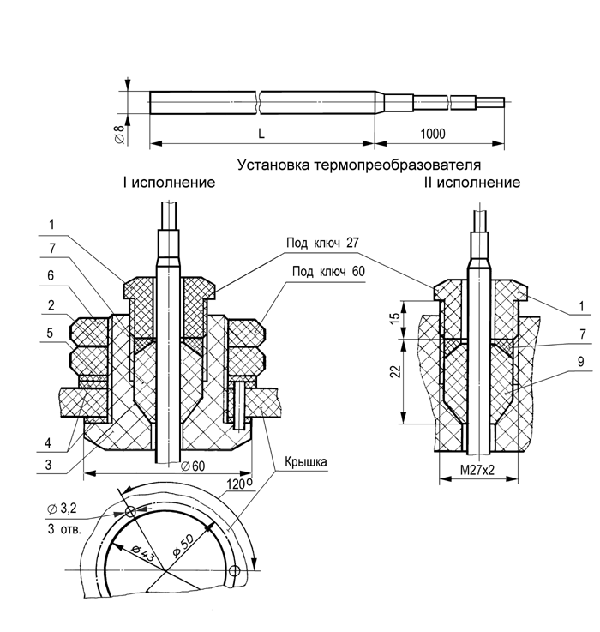

"ТСП/1-288 ВП, 50П, кл. В, L=127мм, вариант II ЮВМА.400520.006ТУ". 1 - штуцер; 2 - втулка; 3 - фланец;
4 - прокладка; 5 - прокладка; 6 - гайка;
7 - колцо; 8 - штифт; 9 - втулка |
