| Назначение: Для использования в нефтегазодобывающей, нефтеперерабатывающей, нефтехимической промышленности и при производстве минеральных удобрений во взрывоопасных зонах и помещениях для измерения температуры жидких и газообразных сред: азотоводородной смеси и продуктов сгорания природного газа (Н2, N2, CO, O2, H2O, CH4) газообразного и жидкого аммиака, конвертированного газа, моноэтанолоаминового раствора с примесями сероводорода (H2S) и сернистого ангидрида (SO2) в допустимых пределах по ГОСТ 12.1.005-88. Термопреобразователи с защитной арматурой из стали 10Х17Н13М2Т могут использоваться в агрессивной рабочей среде, содержащей до 25% H2S и СО2 и рассчитаны на работу в среде, содержащей до 10 мг/м3 сероводорода (кратковременно до 100 мг/м3 в течение до 230 часов в год). Термопреобразователи предназначены для применения во взрывоопасных зонах и помещениях всех классов, согласно гл. 7.3 ПУЭ и другим нормативно-техническим документам. Технические характеристики по ТУ 4211-019-12150638-2002: Диапазон измеряемых температур,°С | | - ТСП/1-1187 | -200...+500 | - ТСМ/1-1187 | -50...+150 | Номинальная статическая характеристика преобразования (НСХ) по ГОСТ 6616-94 | 50М, 100М, 50П, 100П | Класс допуска по ГОСТ 6651-94 | В, С | Материал головки | алюминиевый сплав, сталь 12Х18Н10Т | Материал защитной арматуры | сталь 12Х18Н10Т, 10Х17Н13М2Т |
При заказе и записи в технической документации необходимо указать - тип термопреобразователя (ТСМ/1-1187, ТСП/1-1187); - номер рисунка (1, 2, 3 или 4); - НСХ преобразования (50П, 100П, 2х50П, 2х100П, 50М, 100М); - класс допуска (В, С); -номер схемы соединений (2, 3, 4, 2х2); - длину монтажной части защитной арматуры L: 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000мм; - материал защитной арматуры; - материал головки; - обозначение технических условий. Пример записи при заказе: Термопреобразователя ТСП/1-1187 исполнения по рисунку 2, НСХ 100П, класса допуска В, со схемой соединения 4, с длиной монтажной чаcти L=630мм, с защитной арматурой из стали 12Х18Н10Т, с головкой из алюминиевого сплава: "ТСП/1-1187, рис.2, 100П, кл.В - схема 4, L=630мм, 12Х18Н10Т, головка Ал. ТУ 4211-019-12150638-2002" Электрические схемы соединений: |
| схема 2 | схема 3 | схема 4 | схема 2х2 |

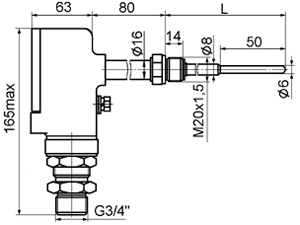

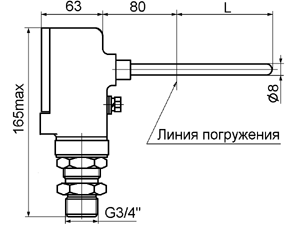

Рис. 1 | Рис. 2 |
|

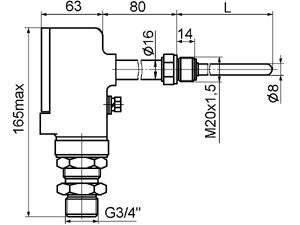

| Рис. 3 | Рис. 4 | |
|
|
