Назначение:

Для измерения температуры жидких и газообразных химически неагрессивных сред, неразрушающих защитную арматуру. Термопреобразователи имеют разборную конструкцию и состоят из защитной арматуры и термометрической вставки. Термометрическая вставка по мере эксплуатации может меняться и заказываться отдельно.

 Технические характеристики

Диапазон измеряемых температур, oC:
- для ТСП	минус 200 ...+500
- для ТСМ	минус 50 ...+150
Класс допуска по ГОСТ 6651-94	В, С
Номинальная статическая характеристика (НСХ) преобразования	50М, 100М, 50П, 100П
Количество чувствительных элементов, шт	1
Диаметр погружной части, d, мм	10
Материал защитной арматуры	сталь 12Х18Н10Т

При заказе необходимо указать:

   - тип преобразователя (ТСМ/1-2288, ТСП/1-2288);
   - НСХ преобразования по ГОСТ 6651-94 (50П, 100П, 50М, 100М);
   - длину монтажной части защитной арматуры L, мм (120, 160, 200, 250, 320, 500, 800, 1000);
    - материал защитной арматуры (сталь 12Х18Н10Т);
    - номер рисунка (1, 2).

Пример записи при заказе:

1. Термопреобразователь сопротивления медный ТСМ/1-2288, номинальная статическая характеристика 50М, класс допуска В, длина монтажной части 200мм, рис.2
"ТСМ/1-2288 50МВ, L=200мм, рис.2"

2.* Термовставки для него:
"Термовставка для термопреобразователя сопротивления ТСМ/1-2288 50MВ, L=200мм, рис.2"

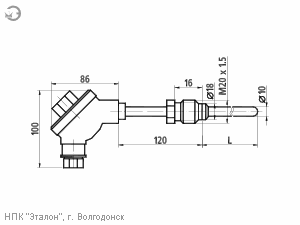

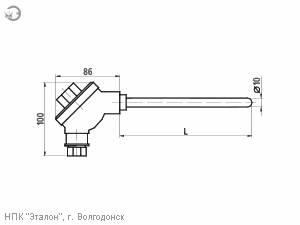

Рис.1	Рис.2 Штуцер подвижный

* Примечание: см. также "Преобразователи термоэлектрические кабельные КТХА (КТХК)/1-0102"
