Назначение:
для измерения температуры малогабаритных подшипников и твердых тел.

 Технические характеристики по ТУ 4211-106-12150638-2003:

Диапазон измерения температуры, °C	-40...+120
Материал защитной арматуры:
- для исполнений по рисункам 1, 2, 5, 6	латунь Л63, Л96 ГОСТ 15527-70
- для исполнений по рисункам 3, 4	медь М1, М2, М3 ГОСТ 859-2001

 При заказе необходимо указать:
- тип термопреобразователя....................................................................................ТСП/1-1388, ТСМ/1-1388
- номер рисунка .....................................................................................................1 - 6
- НСХ преобразования по ГОСТ 6651-94:
- для ТСП/1-1388.....................................................................................................50П, 100П
- для ТСМ/1-1388.....................................................................................................50М
Класс допуска по ГОСТ 6651-94:
- для ТСП/1-1388.....................................................................................................В, С
- для ТСМ/1-1388.....................................................................................................С
Номер схемы соединений выводов по ГОСТ 6651-94:
- для исполнений по рисункам 1 , 2 , 3 , 4 , 6............................................................. схема 4
- для исполнений по рисунку 5 ................................................................................. схема 2 или 2х2
Длину монтажной части защитной арматуры L ..... 60-400 мм для исполнений по рисункам 3, 4
( 60, 80, 100, 120, 160, 200, 250, 320, 400 );
Длину гибкого кабеля L1, мм
- для исполнений по рисункам 1 , 2 , 6 .......................................................................120-4970
( 120, 470, 500, 630, 80, 970, 1000, 1470, 1600, 1970, 3005, 4970)
- для исполнений по рисунку 5 ...................................................................................120-1200.

 Пример записи при заказе:
Термопреобразователя ТСП/1-1388, исполнение по рисунку 1, НСХ 50П, класс допуска В, схема 4, длина гибкого кабеля 1000 мм:
"ТСП/1-1388 - 1 50 П - В - сх.4 - L1=1000 мм ТУ 4211-032-12150638-2001"

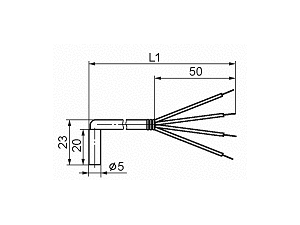

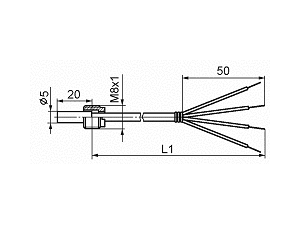

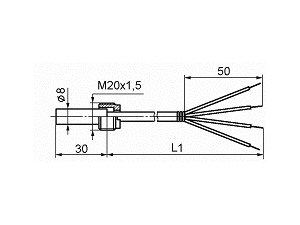

Рис. 1	Рис. 2

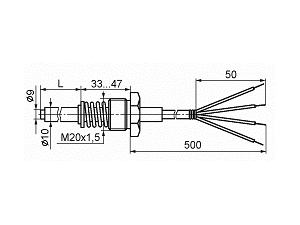

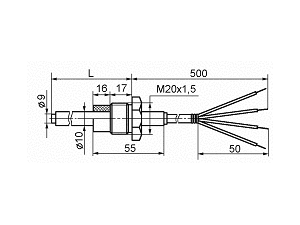

Рис. 3	Рис. 4

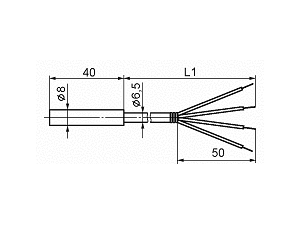

Рис. 5	Рис.6

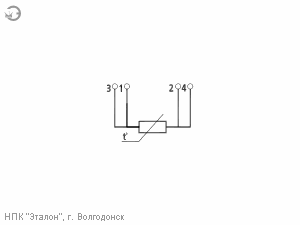

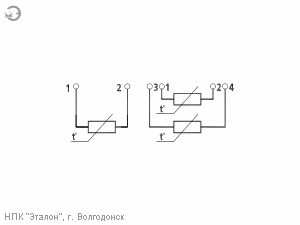

Схемы соединений к рис. 1, 2, 3, 4, 6	Схемы соединений к рис. 5
