Назначение:
для измерения разности температур теплоносителя в открытых и закрытых системах теплоснабжения в составе
теплосчетчиков.

 Технические характеристики:

Комплект состоит из двух термопреобразователей сопротивления подобранных в пару.
Диапазон измеряемых температур каждым термопреобразователем сопротивления, °С	0 до 160
Измеряемая разность температур, °С	от 3 до 150
Номинальная статистическая характеристика (НСХ) КТСМР-В	100 М, 500 М
КТСПР-В	100 П, 500 П
Класс допуска	В
Значение сопротивлений термопреобразователей, входящих в комплект при 0°С (Rо) отличаются между собой на величину не более	0,01%.
Номинальное значение W100 КТСПР-В	1,3910
КТСМР-В	1,4280
Значение W100 термопреобразователей сопротивления, входящих в комплект, отличаются между собой на величину не более	0,0003
Конструктивное исполнение термопреобразователей сопротивления см. рис	1, 2, 3, 4
Схема электрического соединения выводных проводников	4-х проводная
Материал защитной арматуры	сталь 12Х18Н10Т
Герметичность к измеряемой среде	герметичные
Защищенность от воды и пыли со стороны выводов по ГОСТ 14254:
рис. 1, 2, 3	IР54
рис. 4	IР00

 Пример записи при заказе:
Комплект термопреобразователей КТСМР-В с номинальной статистической характеристикой 500 М, класса допуска В, длиной монтажной части 60 мм, исполнение по рис.1 (резьба М20х1,5, диаметр защитной арматуры 6 мм).
“Комплект КТСМР-В-500М-01 ТУ 4211-057-121 50638-99”

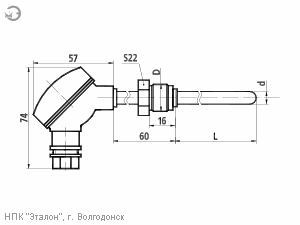

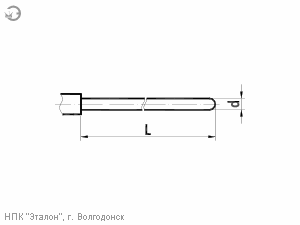

Рис. 1	Рис. 2 (остальное смотрите на Рис. 1)

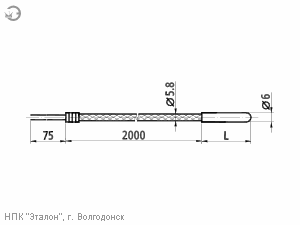

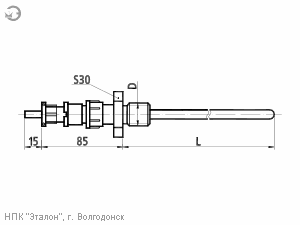

Рис. 3	Рис. 4

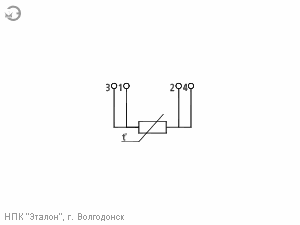

Схема соединений

Обозначение	Рис.	d,мм	D	L,мм	Обозначение	Рис.	d,мм	D	L,мм
908.1905.00.000	1	6	М20х1,5-8g	40	908.1905.00.000	2	8	-
-01				60	-51				200
-02				80	-52				250
-03				100	-53				320
-04				120	-54	3	6	М20х1,5-8g	40
-05				160	-55				60
-06				200	-56				80
-07				250	-57				100
-08				320	-58				120
-09		8	M20х1,5-8g	40	-59				160
-10				60	-60				200
-11				80	-61				250
-12				100	-62				320
-13				120	-63		8	М20х1,5-8g	40
-14				160	-64				60
-15				200	-65				80
-16				250	-66				100
-17				320	-67				120
		6	Труб.1/2кл.А		-68				160
-18				40	-69				200
-19				60	-70				250
-20				80	-71				320
-21				100	-72		6	Труб.1/2кл.А	40
-22				120	-73				60
-23				160	-74				80
-24				200	-75				100
-25				250	-76				120
-26				320	-77				160
-27		8	Труб.1/2кл.А	40	-78				200
-28				60	-79				250
-29				80	-80				320
-30				100	-81		8	Труб.1/2кл.А	40
-31				120	-82				60
-32				160	-83				80
-33				200	-84				100
-34				250	-85				120
-35				320	-86				160
-36	2	6	-	40	-87				200
-37				60	-88				250
-38				80	-89				320
-39				100	-90	4	6	-	40
-40				120	-91				60
-41				160	-92				80
-42				200	-93				100
-43				250	-94				120
-44				320	-95				160
-45		8	-	40	-96				200
-46				60	-97				250
-47				80	-98				320
-48				100
-49				120
-50				160

Способы установки датчиков КТСПР-В и КТСМР-В на объекте:

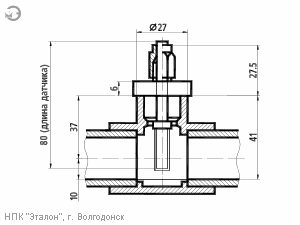

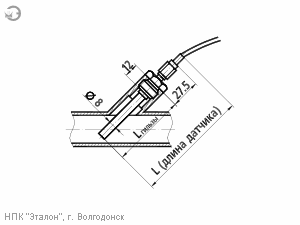

1. Посредством стандартных тройников по ГОСТ 8949-75 и гильзы 908.1858.009
На трубе 1/2"	На трубе 3/4"
На трубе 1"

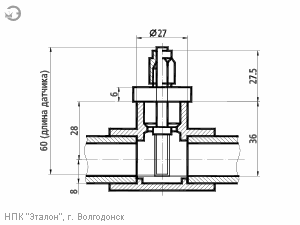

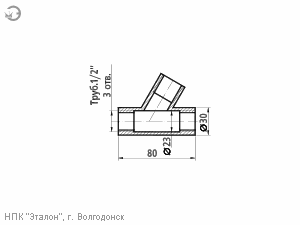

2. Посредством тройника 908.1992.000 и гильзы 908.1858.009-07 (L датчика 60 мм) для труб 1/2"

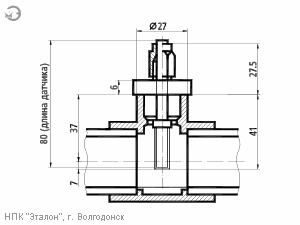

3. Посредством бобышек 908.1993.00.000 и гильз 908.1858.009

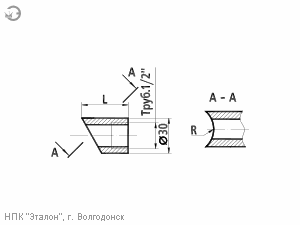

Обозначение	D трубы, мм	L бобышки, мм	R, мм	L гильзы, мм	L датчика, мм
908.1993.00.000-00	20	45	15	60	80
-01	25	40	15
-02	32	35	20
-03	40	30	25
-04	50	30	25	95	120
-05	65	35	35
-06	80	40	45
-07	90	50	45
-08	100	60	50
-09	125	75	-	160	200
-10	150	60	-
