Датчики реле температуры [ ДТР-1, ДТР-2, ДТР-3 ]

Назначение:
Для сигнализации о достижении определенной температуры контролируемой среды посредством замыкания или размыкания контактов биметаллических реле, заключенных в защитную арматуру из нержавеющей стали.

 Технические характиристики по ТУ 4218-083-12150638-2001:
Температурный диапазон, 0C / погрешность срабатывания, %
ДТР - 1от 70 до 180 с шагом 100С / 5
ДТР - 270 / 5
ДТР - 390, 120, 140 180 / 5
Переходное электрическое сопротивление контактной группы, Ом, не более1.5
Инерционность срабатывания, с, не более / диаметр чехла d, мм:
ДТР - 1180 / 18
ДТР - 260 / 16
ДТР - 3120 / 22

Коммутируемый ток:

Тип датчикаНапряжение коммутируемого тока, ВВеличина коммутируемого тока, А
при коэффициенте нагрузки, cos
Ресурс срабатываний
переменного50 ГЦ постоянного1.00.6
ДТР - 12501102,50,635000
ДТР - 2от 6 до 36 вкл.от 6 до 36 вкл.0,050,20100000
ДТР - 3от 6 до 36 вкл.от 6 до 36 вкл.0,050,20100000


Скачать руководство по эксплуатации на ДТР-1, ДТР-2, ДТР-3       908.2082.00.000 РЭ.doc .doc  (426 Kб)




 При заказе датчиков необходимо указать:

- тип датчика (ДТР - 1, ДТР - 2, ДТР - 3);
- конструктивное исполнение:

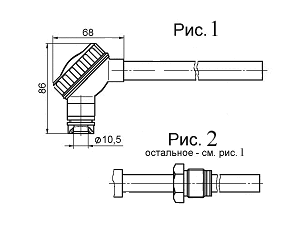

      - 1 - без штуцера с пластмассовой головкой;
      - 2 - с резьбовым штуцером М 27х2 с пластмассовой головкой;
      - длину монтажной части защитной арматуры L;

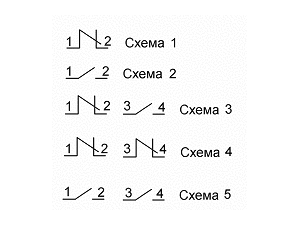

      - количество и состояние контактов ( схемы электрические соединений см. ниже):
        - 1"З" - один нормально замкнутый контакт (схема 1);
        - 1"Р" - один нормально разомкнутый контакт (схема 2);
        - 1"З", 1"Р" - первый нормально замкнутый , второй нормально разомкнутый контакты (схема 3);
        - 2"З" - два нормально замкнутых контакта (схема 4);
        - 2"Р" - два нормально разомкнутых контакта (схема 5);
      - значение температуры срабатывания чувствительных элементов (если температура срабатывания обоих чувствительных элементов одинакова) или значение температуры срабатывания первого чувствительного элемента с номерами контактов по схеме электрической соединений 1 и 2 и через дробь значение температуры срабатывания второго чувствительного элемента с номерами контактов 3 и 4 (если температура срабатывания чувствительных элементов различна);
      - обозначение настоящих технических условий.

Пример записи при заказе:
1. Обозначения при заказе и в другой документации датчика реле температуры типа ДТР -1 , со штуцером исполнения 2 с длиной монтажной арматуры L=320мм, с двумя нормально замкнутыми контактами срабатывания 120 0С:
“Датчик ДТР1-2-320-2"З" " -120 ТУ 4218-083-12150638-2001.

2. То же, с двумя нормально разомкутыми контактами с температурой срабатывания 90 0С:
"Датчик ДТР - 1=2-320-2"Р" " -90 ТУ 4218-083-12150638-2001.
