Назначение:
для измерения температуры в окислительных и нейтральных газовых средах, не содержащих веществ, вступающих во взаимодействие с материалами термопары.

 Технические характеристики ТУ 4211-059-12150638-99:

Диапазон измеряемых температур, °С
- ТПП/1-0679	от 300 до 1300
- ТПР/1-0679	от 600 до 1600
Номинальная температура измерения, °С
- ТПП/1-0679	1100
- ТПР/1-0679	1300
Номинальные статические характеристики (НСХ)* преобразования по ГОСТ 6616-94	ПП(S) ; ПР(В)
Конструкция рабочего спая	изолирован
Класс допуска по ГОСТ 6616-94	2

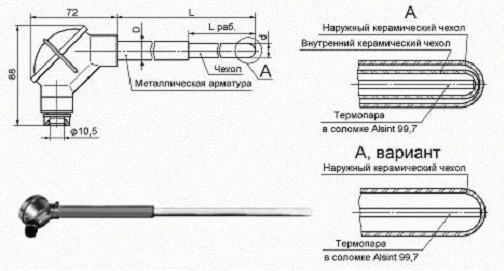

Длина монтажной части защитной арматуры L, мм	см. таблицу
Длина выступающей части керамического чехла Lраб., мм	определяется заказчиком согласно таблицы
Диаметр и материал трубы металлической арматуры D, мм	см. таблицу
Наружный диаметр керамического чехла d, мм	см. таблицу

*По требованию потребителя термопреобзователи поставляются с номинальной статической характеристикой преобразования ПП (R).

Варианты конструкций защитной арматуры приведены в таблице:

Модель, диаметр электродов	Размеры, мм
	L=320	L=500	L=630	L=800	L=1000	L=1250	L=1600	L=2000
1. Наружный чехол KER 530 размером 16х12х320-700 (Lраб. 250-600), внутренний чехол Alsint 99.7 размером 10х6,0хL, соломка 2-к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 15Х25Т 21х2,5 мм
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПП 0,4/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
2. 1. Наружный чехол SIC 70 размером 23х17х320-730 (Lраб.250-600), внутренний чехол Alsint 99,7 размером 10х6,0хL, соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 12Х18Н10Т 30х4,5 мм. 2.1. Наружный чехол SIC 70 размером 16х10х700 (Lраб.600), внутренний чехол Alsint 99,7 размером 10х6,0хL, соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 15Х25Т 21х2,5 мм.
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПР 0,4/0,4	+	+	+	+	+	+	+	+
0,4/0,4-0,15/0,15	-	-	-	-	+	+	+	+
3. Наружный чехол Pythagoras 610 размером 16х12х320-700 (Lраб.250-600), внутренний чехол Alsint 99,7 размером 10х6,0хL, соломка 2к Alsint 99.7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 15Х25Т 21х2,5 мм.
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПР 0,4/0,4	+	+	+	+	+	+	+	+
0,4/0,4-0,15/0,15	-	-	-	-	+	+	+	+
4. Наружный чехол Alsint 99.7 размером 16х12х320-700 (Lраб. 250-600), внутренний чехол Alsint 99,7 размером 10х6,0хL, соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 15Х25Т 21х2,5 мм.
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПР 0,4/0,4	+	+	+	+	+	+	+	+
0,4/0,4-0,15/0,15	-	-	-	-	+	+	+	+
5. Наружный чехол Alsint 99.7 размером 18х12х320-1250, внутренний чехол Alsint 99,7 размером 10х6,0хL, соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 12Х18Н10Т 25х2х100 мм.
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПР 0,4/0,4	+	+	+	+	+	+	+	+
0,4/0,4-0,15/0,15	-	-	-	-	+	+	+	+
6. Наружный чехол Pythagoras 610 размером 18х12хL, внутренний чехол Alsint 99,7 размером 10х6,0хL, соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 12Х18Н10Т 25х2х100 мм
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПР 0,4/0,4	+	+	+	+	+	+	+	+
0,4/0,4-0,15/0,15	-	-	-	-	+	+	+	+
7. Наружный чехол Alsint 99,7 размером 10х6хLраб., соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 12Х18Н10Т 16х1,5х100 мм.
ТПП 0,5/0,4	+	+	-	-	-	-	-	-
ТПР 0,4/0,4	+	+	+	-	-	-	-	-
8. Наружный чехол Alsint 99,7 размером 15х10хLраб. , соломка 2к Alsint 99,7 размером 5,5х1,2хL крепежная труба наружного чехла к головке - сталь 15Х25Т 21х2,5х100 мм
ТПП 0,5/0,4	+	+	+	+	+	+	+	+
0,5/0,4-0,15/0,15	-	-	-	-	+	+	+	+
ТПР 0,4/0,4	+	+	+	+	+	+	+	+
0,4/0,4-0,15/0,15	-	-	-	-	+	+	+	+

" + "  - выпускаются

" - "  - не выпускаются

 Примеры обозначения при заказе:

1. С одинарным чехлом.
Термопреобразователь ТПП/1-0679 с одинарным чехлом Alsint 99,7 размером 15х10х1000, длиной монтажной части L=1000мм, соломкой двухканальной Alsint 99,7 5,5х1,2х1000мм, крепежная труба сталь 15Х25Т размерами 21х2,5 - 2 шт.

2. С двойным чехлом.
Термопреобразователь ТПП/1-0679 с двумя чехлами: наружный SIC 70 размером 23х17х730 (Lраб.=600мм), внутренний - Alsint 99,7 размером 10х6,0хL, длиной монтажной части L=1000мм, соломкой двухканальной Alsint 99,7 5,5х1,2х1000, крепежная труба сталь 12Х18Н10Т, размером 30х4,5 - 5 шт.

3. С двойным чехлом и с термоэлектродом переменного сечения.
Термопреобразователь ТПР/1-0679 с двумя чехлами: наружный чехол Alsint 99,7 размером 24х18х1000, внутренний чехол Alsint 99,7 размером 10х6,0х1000 , длиной монтажной части L=1000мм, соломкой двухканальной Alsint 99,7 5,5х1,2х1000 с термоэлектродами переменного сечения.
ПР-6 0,4/500 + ПР-6 0,15/500
ПР-30 0,4/500 + ПР-30 0,15/500
крепежная труба сталь 15Х25Т размерами 30х2,5 - 7 шт.
