Преобразователи давления измерительные Преобразователи давления АИР-20

Преобразователи АИР-20 предназначены для непрерывного преобразования значений избыточного давления (ДИ), разрежения ( ДВ), избыточного давления-разрежения (ДИВ), абсолютного давления (ДА), разности давлений (ДД) и гидростатического давления (уровня) жидких и газообразных (ДГ), в том числе агрессивных, сред в унифицированный токовый выходной сигнал.
Преобразователи АИР-20 используются в системах автоматического контроля, регулирования и управления технологическими процессами.
Преобразователи АИР-20 являются микропроцессорными изделиями, что существенно расширяет их функциональные возможности, улучшает их метрологические характеристики, облегчает калибровку и уменьшает расходы на эксплуатацию. АИР-20 выпускаются по ТУ 4212-032-13282997-02
 Разработаны преобразователи повышенной надежности - АИР-20А для работы в составе систем управления технологическими процессами атомных электростанций.

Приборы внесены в Государственный реестр средств измерений РФ № 23030-02

Функциональные и конструктивные особенности

  • высокая точность;
  • малая температурная погрешность;
  • восемь переключаемых диапазонов преобразования;
  • высокая перегрузочная способность;
  • переключение единицы измерения (МПа - кгс/см2);
  • возможность конфигурирования посредством  интерфейса RS232;
  • установка “0” без использования внешних измерительных приборов;
  • два входных унифицированных сигнала одновременно (4-20 и 0-5 мА);
  • демпфирование (усреднение) выходного сигнала;
  • запоминание максимальных значений давления и температуры;

  • модели с “открытой мембраной” для измерения в вязких жидкостях;

  • модели с индикацией;

  • широкий диапазон питающих напряжений с защитой от обратной полярности;

  • малые габариты;

  • разъем 2РМГ14Б4Ш1Е2 и, в комплекте, сальниковый ввод;

  • высокая надежность.

Взрывозащищенные преобразователи АИР-20Ех, АИР-20АЕх, АИР-20ТЕх, АИР-20ТАЕх соответствуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99, имеют особовзрывобезопасный уровень взрывозащиты, обеспечиваемый видом взрывозащиты “искробезопасная электрическая цепь” уровня “ia”, и маркировку взрывозащиты ExiaIICT6X.

Преобразователи повышенной надежности АИР-20А, АИР-20АЕх, АИР-20ТА, АИР-20ТАЕх используются в составе систем управления технологическими процессами атомных электростанций (АЭС).

АИР-20 по защищенности от воздействия окружающей среды в соответствии:

  • с ГОСТ 15150-69 - выполнены в коррозионно-стойком исполнении Т III;

  • с ГОСТ 14254-96 – имеют степень защиты от попадания внутрь преобразователей пыли и воды IP54.

По устойчивости к климатическим воздействиям при эксплуатации:

  • АИР-20, АИР-20Ех, АИР-20А, АИР-20АЕх соответствуют группам исполнения С2 и С3 по ГОСТ 12997-84 при температуре окружающего воздуха от минус 40 до плюс 70 ° С и от минус 10 до плюс 70 ° С соответственно;

  • АИР-20Т, АИР-20ТА – соответствуют виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 80 ° С;

  • АИР-20ТЕх, АИР-20ТАЕх - соответствуют виду климатического исполнения Т3 по ГОСТ 15150-69 при температуре окружающего воздуха от минус 25 до плюс 70 ° С.

Технические характеристикиШифр преобразователя, код модели, максимальный верхний предел измерений, ряд верхних пределов измерений, пределы допускаемых основных приведенных погрешностей преобразователей, выраженных в процентах от диапазона измерений, соответствуют приведенным в таблицах 1-5

Диапазон унифицированного выходного сигнала 4-20 или 20-4 мА, 0-5 или 5-0 мА.

Обозначения:

  • ДИ - давление избыточное;

  • ДВ - давление разрежения;

  • ДИВ - избыточное давления разрежения;

  • ДД - давление дифференциальное;

  • ДГ- давление гидростатическое;

  • ДА - абсолютное давление.

Таблица 1.

Шифр преобразователя Код

Максимальный верхний предел измеренийРяд верхних пределов измерений по ГОСТ 22520-85Пределы допускаемой основной приведенной погрешности  g,%, для индекса заказа*
кПаМПаАБ

АИР-20-ДИ

АИР-20Ех-ДИ

АИР-20А-ДИ

АИР-20АЕх-ДИ

АИР-20Т-ДИ

АИР-20ТЕх-ДИ

АИР-20ТА-ДИ

АИР-20ТАЕх-ДИ

190-602,5± 1,0± 1,0
4,0; 6,0± 0,5± 1,0
10; 16± 0,25± 0,5
25; 40; 60± 0,1± 0,25
180-160,6± 1,0± 1,0
1,0; 1,6± 0,5± 1
2,5; 4,0± 0,25± 0,5
6,0; 10; 16± 0,1± 0,25
170-6,00,25± 1,0± 1,0
0,4; 0,6± 0,5± 1,0
1,0; 1,6± 0,25± 0,5
2,5; 4,0; 6,0± 0,1± 0,25
160
161
-2,50,1± 1,0± 1,0
0,16; 0,25± 0,5± 1,0
0,4; 0,6± 0,25± 0,5
1,0; 1,6; 2,5± 0,1± 0,25
150
151
600-25± 1,0± 1,0
40;60± 0,5± 1,0
100; 160± 0,25± 0,5
250; 400; 600± 0,1± 0,25
140
141
250-10± 1,0± 1,0
16;25± 0,5± 1,0
40;60± 0,25± 0,5
100;160;250± 0,1± 0,25
130
131
100-4,0± 1,0± 1,0
6,0; 10± 0,5± 1,0
16 25± 0,25± 0,5
40; 60; 100G± 0,1±0,25
120
121
40-1,6± 1,0± 1,0
2,5;  4,0± 0,5± 1,0
6,0; 10± 0,25± 0,5
16;25; 40± 0,1± 0,25

  Таблица 2

Шифр преобразователяКодМаксимальный верхний предел измеренийРяд пределов измерений по ГОСТ Пределы допускаемой основной приведенной погрешности, %, для индекса заказа*
кПаМПаАБ
АИР-20-ДВ
АИР-20Ех-ДВ
АИР-20А-ДВ
АИР-20АЕх-ДВ
АИР-20Т-ДВ
АИР-20ТЕх-ДВ
АИР-20ТА-ДВ
АИР-20ТАЕх-ДВ
230100-4,0± 1,5± 2,0
6,0; 10± 1,0± 1,5
16,25± 0,5± 1,0
40;60± 0,25± 0,5
100± 0,1 ± 0,25

* Условное обозначение приписываемой погрешности

Таблица 3

Шифр преобразователяКодМаксимальный верхний предел измеренийРяд верхних пределов измерений по ГОСТ 22520-85Пределы допускаемой основной приведенной погрешности, %, для индекса заказа*
кПаМПаАБ

АИР-20-ДА

АИР-20Ех-ДА

АИР-20А-ДА

АИР-20АЕх-ДА

АИР-20Т-ДА

АИР-20ТЕх-ДА

АИР-20ТА-ДА

АИР-20ТАЕх-ДА

060
061
-2,50,1± 1,0± 1,0

 0,16; 0,25;

± 0,5± 1,0
0,4; 0,6± 0,25± 0,5
1,0; 1,6; 2,5± 0,1± 0,25
050
051
600-25± 1,0± 1,0
40; 60± 0,5± 1,0
100; 160± 0,25± 0,5
250; 400; 600± 0,1± 0,25
040
041
250-10;16± 1,5± 1,5
25;40± 0,5± 1,0
60;100± 0,25± 0,5
160;250± 0,1± 0,25
030
031
100-4,0; 6,0± 4,0,± 4,0
 10;16± 1,5± 1,5
 25; 40± 0,5± 0,5
60± 0,25± 0,25
100± 0,1± 0,25

Таблица 4

Шифр преобразователяКодРяд верхних пределов измерений по
ГОСТ 22520-85
Пределы допускаемой основной приведенной погрешности, %, для индекса заказа *
разреженияизбыточногоАБ
кПамПакПамПа

АИР-20-ДИВ

АИР-20Ех-ДИВ

АИР-20А-ДИВ

АИР-20АЕх-ДИВ

АИР-20Т-ДИВ

АИР-20ТЕх-ДИВ

АИР-20ТА-ДИВ

АИР-20ТАЕх-ДИВ

36050,0 50,0 ±1,0±1,0
100
100
 60
150
 ±0,5±1,0
100
100
 300
500
 ±0,25±0,5
100



0,1
0,1
900



1,5
2,4
±0,1±0,25
35012,5
20,0
 12,5
20,0
 ± 1,5± 1,5
30,0
50,0
30,0
50,0
± 0,5± 1,0
100
100
60
150
± 0,25± 0,5
100
100
300
500
± 0,1± 0,25
3405,0
8,0
 5,0
8,0
 ± 1,0± 1,0
12,5
20,0
12,5
20,5
±0,51,0
30
50
30
50
± 0,25± 0,5
100
100
60
150
± 0,1± 0,25
Примечание.* Условное обозначение приписываемой погрешности.

Таблица 5.

Шифр

преобразователя

Код модели

Максимальный верхний предел измерений

Ряд верхних пределов

измерений по ГОСТ 22520-85

Допускаемое рабочее избыточное давление,

МПа

Пределы допускаемой основной приведенной погрешности g, %,

для индекса заказа

кПа

МПа

А

Б

АИР-20-ДД

АИР-20Ех-ДД

АИР-20А-ДД

АИР-20АЕх-ДД

АИР-20Т-ДД

АИР-20ТЕх-ДД

АИР-20ТА-ДД

АИР-20ТАЕх-ДД

470



10

0,4

25

± 1,0

± 1,0

0,6 (0,63); 1

± 0,5

± 1,0

1,6; 2,5

± 0,25

± 0,5

4; 6 (6,3); 10

± 0,1

± 0,25

460



2,5

0,1

16

25

± 1,0

± 1,0

0,16; 0,25

± 0,5

± 1,0

0,4; 0,6 (0,63);

± 0,25

± 0,5

1,0; 1,6; 2,5

± 0,1

± 0,25

440

250



10

16

25

40

± 1,0

± 1,0

16; 25

± 0,5

± 1,0

40; 60 (63)

± 0,25

± 0,5

100; 160; 250

± 0,1

± 0,25

420

40



1,6

16

25

40

± 1,0

± 1,0

2,5; 4,0

± 0,5

± 1,0

6,0(6,3); 10

± 0,25

± 0,5

16; 25; 40

± 0,1

± 0,25

410

10



0,4

10

± 1,0

± 1,0

0,6 (0,63); 1,0; 1,6

± 0,5

± 1,0

2,5; 4,0

± 0,25

± 0,5

6,0(6,3); 10

± 0,1

± 0,25

АИР-20-ДГ
АИР-20Ех-ДГ
АИР-20А-ДГ
АИР-20АЕх-ДГ
АИР-20Т-ДГ
АИР-20ТЕх-ДГ
АИР-20ТА-ДГ
АИР-20ТАЕх-ДГ

540

250



10



± 2,0

± 2,0

16; 25

± 1,0

± 1,0

40; 60

± 0,5

± 0,5

100; 160; 250

± 0,25

± 0,5

530

100



4,0

± 2,0

± 2,0

6,0; 10

± 1,0

± 1,0

16; 25

± 0,25

± 0,5

40; 60; 100

± 0,25

± 0,5

Диапазоны унифицированного выходного сигнала 4...20 или 20...4 мА, 0...5 или 5...0 мА

Пределы допускаемой основной приведенной погрешности АИР-20 с выходным сигналом 0...5 или 5...0 соответствует индексу заказа Б.

Нижний предел измерений для АИР-20-ДА, АИР-20-ДИ, АИР-20-ДД, АИР-20-ДГ равен нулю и может быть смещен.

Преобразователи устойчивы к воздействию синусоидальных вибраций высокой частоты (с частотой перехода от 57 до 62 Гц) со следующими параметрами:

  • частота (5¼ 80) Гц;

  • амплитуда смещения для частоты ниже частоты перехода 0,15 мм;

  • амплитуда ускорения для частоты выше частоты перехода   9,6 м/с2.

Дополнительная погрешность преобразователей, вызванная изменением температуры окружающего воздуха от нормальной (20 ± 5) °С до любой температуры в пределах рабочих температур на каждые 10°С изменения температуры, не превышает значений, определяемых по формуле (1) – для АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ, АИР-20-ДД и по формуле (2) – для АИР-20-ДГ:

± 0,5* g * (1+0,5g)    (1)

±[0,5* g * (1+0,5g)+0,2]   (2)

где g - предел допускаемой основной приведенной погрешности в соответствии с таблицами 1-5 для соответствующей модификации.Время установления выходного сигнала при скачкообразном изменении измеряемой величины, составляющем 90% диапазона измерения, не более 2 с.

Питание преобразователей осуществляется от источников постоянного тока напряжением (24±0,48) В или (36±0,72 ) В. Минимальное рабочее напряжение питания 12 В.

Нагрузочное сопротивление не превышает значений, указанных в таблице 6.

Таблица 6.

Диапазон унифицированного
выходного сигнала, мА

Напряжение
питания, В

Нагрузочное сопротивление,
Ом, не более

4- 20

24

500

20- 4

36

1000

0- 5

24

5- 0

36

2500

Преобразователи обладают прочностью и герметичностью при давлениях, составляющих 150% от верхнего предела измерений.

Габаритные размеры, мм, не более:

  • АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ - 104х75х100;

  • АИР-20-ДД – 132х110х191;

  • АИР-20-ДГ
    - электронный блок – 100х90х50,
    зонд - Æ 24х75,
    -  длина кабеля 10-25 м.

Масса, кг, не более:

  • АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ – 0,3 кг;

  • АИР-20-ДД – 4,5 кг;

  • АИР-20-ДГ – 1 кг.

Присоединительные размеры АИР-20-ДА, АИР-20-ДИ, АИР-20-ДВ, АИР-20-ДИВ – штуцер М20х1,5 (модели хх0) и М24х1,5 (“открытая мембрана” - модели хх1).

Материал, контактирующий с измеряемой средой:

  • титановый сплав (мембрана) и 12Х18Н10Т (штуцер) – модели 150-190, 340,350, 360; 230

  • нержавеющая сталь 10Х17Н1310Т (мембрана), маслобензостойкая резина (уплотнительное кольцо) и 12Х18Н10Т (штуцер) – модели 120, 130,140  и хх1,

  • 36НХТЮ (мембрана) и углеродистая сталь с покрытием (или 12Х18Н10Т) (фланцы) – АИР-20-ДД.

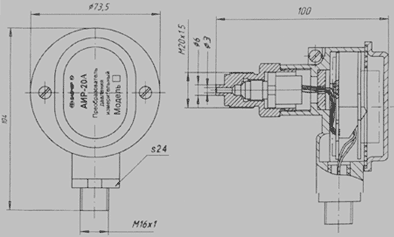

Габаритные и присоединительные размеры
преобразователей давления измерительных АИР-20

АИР-20-ДИ: модели 190,180,170,160,150
АИР-20-ДВ: модели 230
АИР-20- ДИВ: модели 360,350
Масса  0,3 кг

АИР-20-ДА: модели 060,050,040,030
АИР-20-ДИ: модели 140,130
АИР-20-ДВ: модель 230
АИР-20А-ДИВ: модель 340
Масса 0,3 кг

АИР-20А-ДА: модели 061,051,041,031
АИР-20А-ДИ: модели 161,151,141,131
АИР-20А-ДВ: модель 231
АИР-20А-ДИВ: модель 361,351,341
Масса 0,3 кг

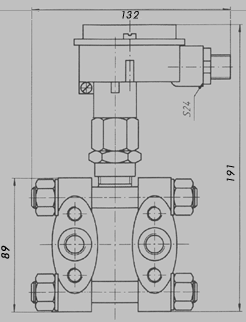

АИР-20А-ДД: модели 470,460,440,420,410
Масса  4,5 кг.

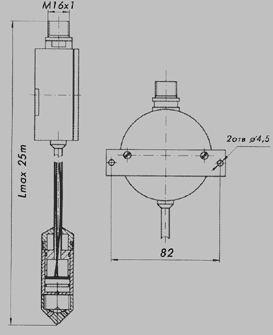

АИР-20-ДГ: модели 540,530
Масса 1,0 кг.

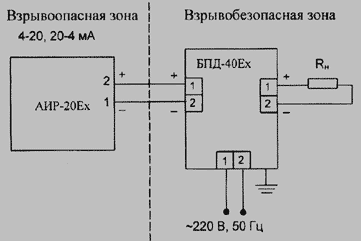

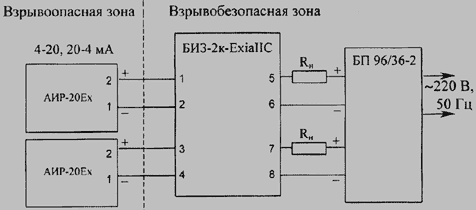

Схемы подключения.







Межповерочный интервал 1,5 года.

Средняя наработка на отказ не менее 125000 ч.

Средний срок службы, не менее 12 лет.
