ОБЩИЕ СВЕДЕНИЯ

Разделители мембранные предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред. агрессивных, горячих, кристаллизующихся, несущих взвешенные твердые частицы.

Соединение разделителя с измерительным устройством осуществляется непосредственно или через соединительный рукав, поставляемый по требованию заказчика.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Верхний предел измерения прибора, комплектуемого разделителем, МПа, (кгс/см²):
для мод. 5319, 5320, 5497:
0,0,25-2,5 (0,25-25)
для мод. 5321, мод. 5322:
4-60 (40-600)

Объем упругого чувствительного элемента измерительного устройства, см³: для мод. 5319, мод. 5320:
40
для мод. 5321, мод.5322:
20

Дополнительная погрешность измерения, вносимая разделителями, соединенными с измерительными устройствами, не должна превышать +1% нормирующего устройства.

Температура измеряемой среды на входе разделителя, °С от минус 30 до плюс 60.

Примечание.Разделители всегда применяются с соединительным рукавом, если температура измеряемой среды на входе разделителя выше температуры, установленной для работы измерительного устройства.

Изменение выходного сигнала или показаний измерительного устройства с разделителем при отклонении температуры окружающего воздуха на каждые 10°С, % от нормирующего значения:
1,0

Материал деталей разделителей, контактирующих с измеряемой средой:
мембрана: сплав 36НХТЮ
фланец, корпус: ст. 12Х18Н10Т

По специальному заказу мембраны могут быть изготовлены из тантала.

Длина соединительного рукава, м:
2,5

По специального заказу длина рукава может быть увеличена до 10 м.

Масса разделителей, кг, не более:
для мод. 5319, 5497: 3,0
для мод. 5321: 2,2
для мод. 5320: 2,0
для мод. 5322: 1,5

Габаритные, присоединительные и монтажные размеры разделителей указаны на рисунках 1-5, соединительного рукава - на рисунке 6.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Измеряемое давление передается через мембрану и разделительную жидкость на чувствительный элемент измерительного устройства, соединенного с разделителем.

Разделительная мембрана предохраняет разделительную жидкость от непосредственного контакта с измеряемой средой. Жидкость и допускаемая деформация разделительной мембраны выбираются такими, чтобы дополнительная погрешность, вносимая разделимелем, была не выше указанной в разделе технических данных.

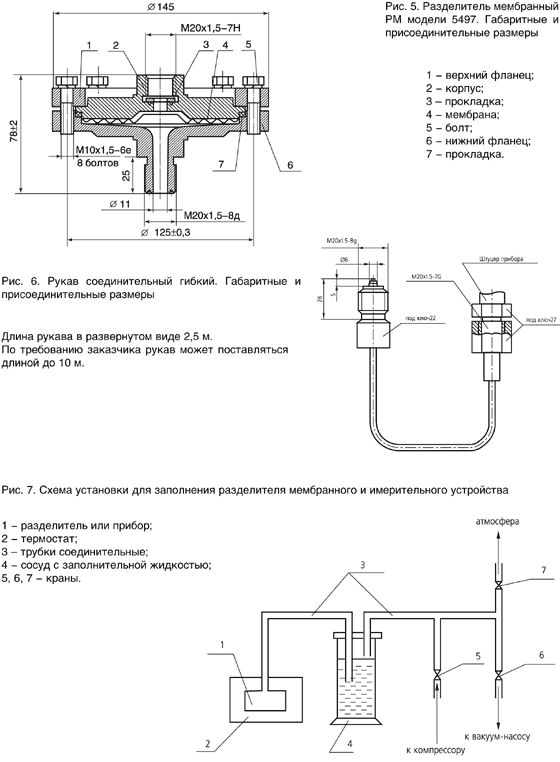

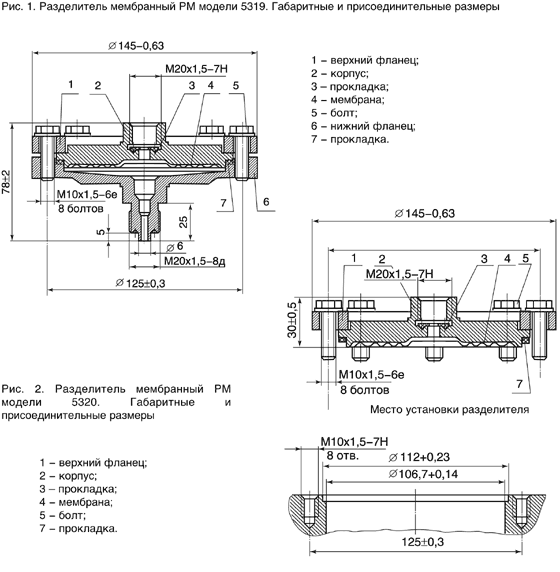

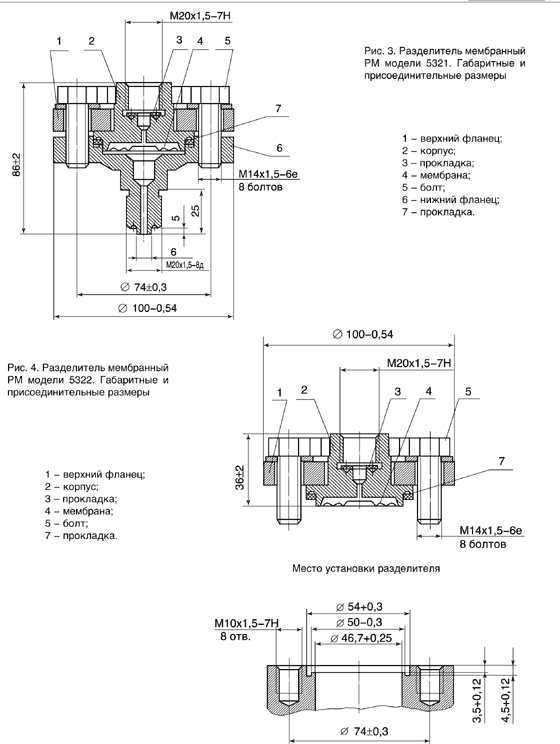

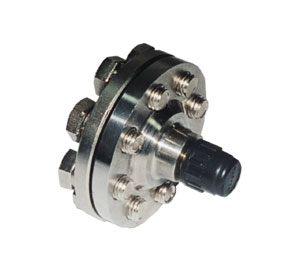

Разделители моделей 5319 (рис. 1), 5321 (рис. 3), 5497 (рис. 5) состоят из верхнего 1 и нижнего 6 фланцев, соединенных болтами 5, между которыми устанавливается корпус 2 с приваренной к нему мембраной 4. Уплотнение между корпусом и нижним фланцем осуществляется прокладкой 7, между измерительным устройством и разделителем - прокладкой 3.

В конструкции разделителей моделей 5320 (рис. 2) и 5322 (рис. 4) с открытой мембраной отсутствует нижний фланец.

Открытая мембрана не дает возможности кристаллизирующимся средам и твердым осадкам скапливаться в значительном количестве, что может затруднить или совершенно прекратить передачу давления к чувствительному элементу. Открытая мембрана доступна для периодической очистки. Для предохранения открытой мембраны от повреждения при транспортировании имеется защитный кожух.
