РТ3Ц-У

Назначение:

РТ3Ц-У - одноканальный измеритель-регулятор для работы с унифицированным входным сигналом (ток или напряжение), с дополнительным источником я для питания датчика входного сигнала, с дополнительным гальванически развязанным токовым выходным сигналом

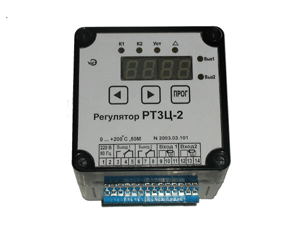

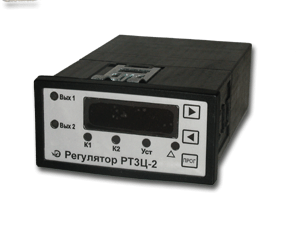

Выпускаются в двух типах корпусов - щитовом (Щ) и настенном (Н1, Н2)

Технические характеристики:

Количество каналов измерения

1

Предел допускаемой основной погрешности измерения , %

0,12 или 0,15





Входные сигналы

Тип датчика (первичного преобразователя)

Обозначение модели

Диапазон измерения и регулирования

ток 4-20 мА

РТ3Ц-У-301

Потребитель может самостоятельно установить начальное и конечное значения диапазона цифровой индикации и десятичную точку.
Потребитель может самостоятельно установить зависимость между входной и индицируемой величинами - линейную или корневую.

ток 0-5 мА

РТ3Ц-У-302

ток 0-20 мА

РТ3Ц-У-303

напряжение 0-1 В

РТ3Ц-У-401

0-5 В

РТ3Ц-У-402

0-10 В (или другое по заказу)

РТ3Ц-У-403



Выходные сигналы

Варианты выходов

Выход 1

Выход 2

Р + Ир

Р - электромагнитное реле с контактами на переключение, нагрузка 6А, 220 В, но не более 500ВА

Ир - токовый регистрирующий выход 4-20 мА, питание от внутреннего или внешнего источника напряжением 24В, гальваническая развязка от измерительной схемы, нагрузка - до 600 Ом

С + Ир

С - симисторная оптопара, контроль перехода через ноль, нагрузка 2А, 250В, но не более 100ВА

К + Ир

К - транзисторный n-p-n ключ (открытый коллектор) с гальванической развязкой, внешнее питание до 30 В, нагрузка 0,2А, 30В

И + Ир

И - токовый регулирующий выход 4-20 мА, питание от внутреннего или внешнего источника напряжением 24 В, гальваническая развязка от измерительной схемы, нагрузка - до 600 Ом.

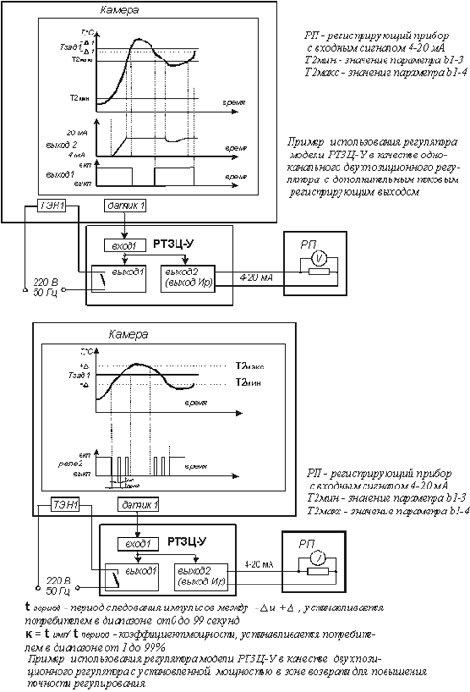

1. Характеристика регулирования - для всех выходных сигналов (кроме токового И) - двухпозиционная (включено/выключено); потребитель самостоятельно устанавливает величину задания зону возврата для каждого канала. При работе на нагреватель и холодильник потребитель имеет возможность управлять коэффициентом мощности в зоне возврата.
2. Для токового выхода (И) - П -регулирование (аналоговое регулирование). Потребитель самостоятельно устанавливает величину задания Т и зону возврата , при этом выхдной ток начинает меняться от 20 мА (4 мА) при измеренном значении (Т- ) до 4мА (20 мА) при значении (Т + ); при измеренном значении Т выходной ток равен 12 мА.

Логика работы токового выхода - на нагреватель (выходной ток уменьшается при повышении температуры от 20 мА до 4 мА) и на холодильник (выходной ток увеличивается при повышении температуры от 4 мА до 20 мА)

На передней панели прибора размещены кнопки управления, цифровые светодиодные индикаторы (красные или зеленые) и светодиоды состояния выходных сигналов.

Питание                                                         от сети переменного напряжения                                               (220 ± 22) В частотой 50Гц

Потребляемая мощность, ВА, не более

7

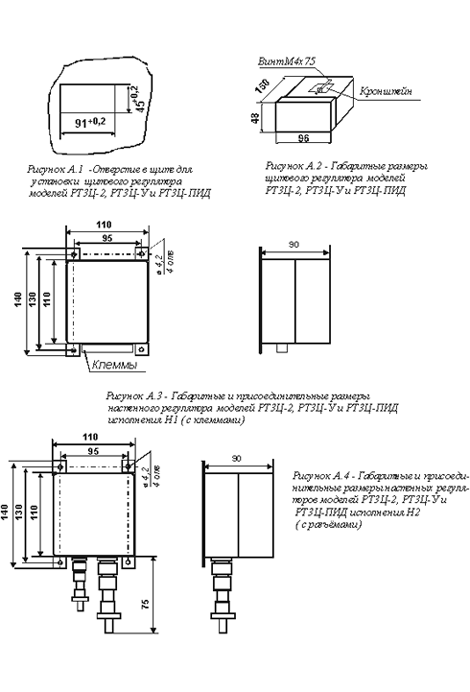

Габаритные размеры щитового корпуса (Щ), мм

96х48х130

Размер отверстия в щите, мм

93х41

Габариты размеры настенного корпуса (Н1 и Н2), мм

110х110х90

Защищенность корпуса от воды и пыли по ГОСТ 14254:

      щитового окрпуса и настенного корпуса с клеммной колодкой (Н1)

IP20

      настенного корпуса с разъемами (Н2)

IP54

Стойкость прибора к механическим воздействиям по ГОСТ 12997

N2

Масса прибора, кг, не более

0,9

Дополнительные возможности прибора РТ3Ц-У:

- питание первичного датчика постоянным напряжением 24 В от регулятора
- потребитель самостьятельно устанавливает начальное и конечное значения диапазона измерения, индикации и регулирования, например, 0-100 кПа; -50 - 400 кПа; 0 - 999 т; 0-10 м; 0-100%
- потребитель самостоятельно устанавливает зависимость (линейную или корневую) между входной и индицируемой величинами
- потребитель самостоятельно устанавливает начало и конец выходного регистрирующего токового сигнала внутри входного токового сигнала.

Примеры обозначения при заказе:
Одноканальный измеритель регулятор модели РТ3Ц-У, входной ток 4-20 мА, выход - симисторный, щитовой вариант -
"Измеритель-регулятор технологический РТ3Ц-У-301-С-Щ".
