Клапанные блоки предназначены для непосредственного подключения датчиков разности давлений с межосевыми расстояниями крепежных отверстий 41-54 мм.

Впускные стороны клапанных блоков имеют плоские поверхности и отверстия с резьбой М10 для установки стандартных овальных переходных фланцев.

Простейшая модель - трехклапанный блок БКН3 - позволяет производить отсечку датчика от измеряемой среды и уравнивать давления над мембранами датчика при установке "нуля". Клапанный блок БКН3-003-10 имеет два дренажных отверстия, расположенных выше по потоку, то есть, перед отсечными клапанами.

Для работы в загрязненной среде предпочтительна модель БКН3-004-00. В ней, как и в предыдущей модели, дренажные отверстия расположены выше по потоку, но, благодаря особой форме проточной части, исключается загрязнение предклапанных объемов. Дополнительной функцией - подключением контрольного или дублирующего датчика - наделена модель БКН3-004-10. Отверстия для дренажа и контроля, расположенные ниже по потоку (сразу после отсечных клапанов), устроены в специальных приварных штуцерах, что позволяет, в зависимости от желания Заказчика, легко менять тип, размер резьбы, конфигурацию уплотняемых поверхностей. При подключении контрольного датчика к БКН3-004-10 требуется сначала закрыть отсечные клапаны. При этом, естественно, прерывается работа поверяемого датчика.

Более универсальна в этом отношении пятиклапанная модель - БКН5-7-00: к такому блоку можно подсоединять контрольный прибор без отключения основного датчика.

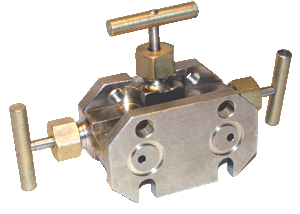

Трехклапанный блок БКН3

Предназначен для элементарных операций: отключения датчика давления от измеряемой среды и уравнивание давлений над мембранами датчика при установке "нуля".

Трехклапанный блок БКН3-003-10

Позволяет также выполнять дренаж измерительной магистрали, предохраняя от загрязнения надмембранные полости датчика.

Трехклапанный блок БКН3-004-00

Обеспечивает в процессе дренажа двойную защиту датчика от загрязнения.

Трехклапанный блок БКН3-004-10

Возможен дренаж магистрали и подключение контрольного или дублирующего датчика давления.

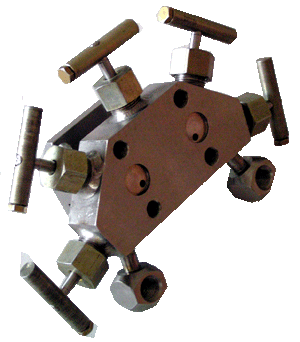

Пятиклапанный БКН5-7-00

В дополнение к функциям, доступным БКН3-003-01, БКН3-003-10, БКН3-004-10 (отсечка датчика от измеряемой среды, уравнивание давлений над мембранами датчика при установке "нуля", дренаж), добавляется еще одна: подсоединение контрольного или дублирующего прибора без отключения основного датчика.

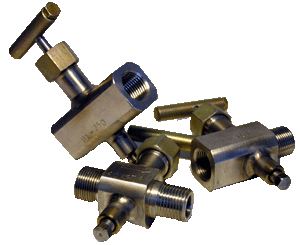

Блок клапанный однопозиционный БКН-1

Блок клапанный БКН1 позволяет подключать датчики давления к измеряемому процессу через различные резьбовые соединения, производить процедуру установки "нуля" или демонтажа датчиков без остановки технологического процесса. Варианты исполнений БКН1 приведены в паспорте. Предназначен для подключения датчиков давления типа "Метран 55", Rosemount к соединительным линиям в системах автоматического контроля, регулирования и управления технологическими процессами.

Блок клапанный двухвентильный БКН2

Блок клапанный двухвентильный БКН2 предназначен для подключения датчиков давления Метран-100, Метран-55, Rosemount к импульсным линиям при отборе технологических сред.
